DUK Förderbandschieflaufschalter ATEX Zone 21 LHPE-10/1EX-L50

DUK Förderbandschieflaufschalter ATEX Zone 21 LHPE-10/1EX-L50

NEU / OVP
Herstellernummer: LHPE-10/1EX-L50

Ausführung:

Entspricht der ATEX Richtlinie für Zone 21

• Gerätegruppe II
• Kategorie 2D
• Korrosionsfreies GFK-Gehäuse
  • oder aus Gusseisen
• IP67
• Sprungschaltung mit Zwangsöffnung
• Silber- oder Goldkontakte
• Stufenlos einstellbarer Abstand zwischen Walze und Gurt
• VA-Walze mit VA-Kugellagern

• mit Dupline Bus von Carlo Gavazzi
• mit Meldeleuchte

Konstruiert sind diese Schalter für den langjährigen Gebrauch unter extremen Einsatzbedingungen. Sie widerstehen rauestem Betrieb, hohen mechanischen Belastungen und auch der Korrosionsgefahr durch aggressive Gase.

Sie erfüllen die Forderungen der Norm EN60079-31 (Schutz durch Gehäuse). Mit der Markierung II 2D Ex tb IIIC T80°C Db und den zugehörigen Zertifikaten, sind sie zugelassen für den Gebrauch in entsprechenden Bereichen leitfähigen Staubes.

Wenn ein schief laufender Fördergurt den Walzenhebel eines Schalters berührt, rollt die Walze mit der Geschwindigkeit des Gurtes mit. Mit zunehmendem Schieflauf wird der Walzenhebel von der Flanke des Gurtes gegen die Kraft der schalterinternen Feder verdrängt. Für eine Vorwarnung (optional) wird zuerst, bei geringem Schieflauf, ein Mikroschalter betätigt, bei größer werdendem Schieflauf die restlichen Mikroschalter. Alle Mikroschalter schalten, auch bei nur langsam zunehmendem Schieflauf, sprungartig um (Schnappschaltung). Die NC-Kontakte sind zwangsöffnend, damit wird der Einsatz dieser Schieflaufschalter in Sicherheitsstromkreisen ermöglicht. Jeder einzelne Kontakt ist selbstreinigend, hiermit wird der elektrische Übergangswiderstand zuverlässig reduziert. Die Kontaktoberflächen bestehen wahlweise aus Silber oder aus Gold. Wenn der Schieflauf weniger geworden sein sollte, erfolgt automatisch die Rückschaltung der Mikroschalter. Optional ist die Ausstattung mit einer Verrastung, sie bewirkt den Verbleib in der betätigten Stellung für ausschließlich manuelle Freigabe direkt am Schalter.

Der Winkel des Walzenhebels relativ zum Schalter ist stufenlos justierbar. Damit ist der gewünschte Abstand zum Gurt und damit der tolerierte Schieflauf justierbar. Die leichtgängige Walze dieses Hebels ist für ein langes Leben rostfrei doppelt kugelgelagert. Der mit 50mm große Durchmesser der Walze ermöglicht auch den Einsatz an schnell laufenden Bändern.

Auswahlmöglichkeiten bestehen auch bei den Materialien der in den Dimensionen identischen Gehäuse: Einerseits das unverwüstliche, kostengünstige Gehäuse aus dickwandigem, gepresstem, speziell für
den Einsatz im EX-Bereich zulässigem Polyester mit reduziertem Oberflächenwiderstand. Zudem auch noch perfekt korrosionsbeständig in aggressiven Atmosphären. Andererseits das Gehäuse aus Grauguss:
stabilstmöglich, hinreichend korrosionsbeständig (dabei wesentlich besser als Aluminium), aufwändig in der Herstellung, zweischichtig mit 2-Komponentenlack geschützt.

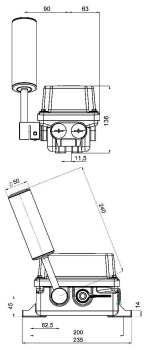

Technische Daten

• Entspricht den Standards EN 60079-0, EN 60079-31, EN 60947-5-5, EN 60529, EN 60204
• Kennzeichnung II 2D Ex tb IIIC T80°C Db
• Schutzart mindestens IP 67 (EN 60529), mindestens IK 08 (EN 62262)
• Zulässige Temperatur Tamb -50°C bis 70°C (mit Signallampe „S“-35°C bis 50°C)
• Maximale Temperatur 80°C der Gehäuseoberfläche
• Kontakte Schnappschaltung, selbstreinigende Oberflächen, Öffner mit Zwangsöffnung
• Schaltleistung Silberkontakte: AC: 230V 4A DC: 24V 4A,
• Minimaler Strom Goldkontakte: 1mA bei 6VDC
• Gebrauchskategorie
  • Silber: AC-15 230V 1A, DC-13 110V 0,5A
  • Gold: AC-12 230V 250mA, DC-12 110V 250mA
• Uri Bemessungsisol.spannung 400V
• Uimp Bemessungstoßspannung 4kV
• Zulassung der Mikroschalter 6671, 6827 40026213
• Leitungseinführung 2 x M25 Gewinde
• Kabelquerschnitt min 1,5mm²
• Gehäusematerial
  • LHP….. dickwandiges Polyester, korrosionsbeständig gegenSeewasser und die meisten Chemikalien
  • LHM…. Gusseisen
• Gehäusefarben
  • LHM…. gelb, optional andere,  LHP…. schwarz
• Gewicht / Masse 2,9 kg (LHP...), 7 kg (LHM...)
• Befestigung 2 Langlöcher für M10-Schrauben
• Befestigungslage Gehäuse: beliebig, Hebel: Walze über der Nabe
• Walzenhebel Nabe, Walze, Achse und 2 Kugellager aus rostfreiem Stahl

Sicherheitstechnische Kenngrößen nach EN ISO 13849-1 ohne Berücksichtigung des Verschleißes des Rollenhebels (dieser Verschleiß kann leicht detektiert werden und kann somit von der diagnostic coverage komplett abgedeckt werden) B10d 80000 Schaltspiele, ohne Verrastung bis zu 500000 cycles TM mit Verrastung max 20 Jahre, ohne Verrastung max 25 Jahre.
