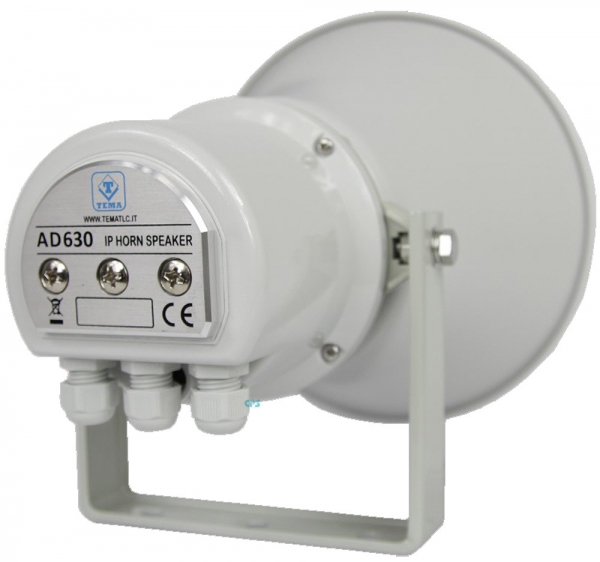

Tema AD630 SIP IP Speaker Horn Druckkammerlautsprecher, PoE, IP65
NEU / OVP
Herstellernummer: AD630
Eignet sich hervorragend als Anruf Signalisierung / Wecker für IP Telefone in einer lauten Umgebung! Hierbei können Sie einen eignen auf die Umgebung angepassten Klingelton in WAV oder MP3 Format verwenden.
Der AD630 SIP-Druckkammerlautsprecher ist Teil einer Serie von TEMA-Lautsprechern, die in einem Standard-LAN-Netzwerk für Beschallungs- und Musikdurchsagen in der Öf-fentlichkeit, in Büros, Fabriken, öffentlichen und Außenbereichen angeschlossen werden. Interne Schaltkreise enthalten ein Power-over-Ethernet-Netzteil (PoE) für die direkte Stromversorgung über das UTP-Kabel, zusätzlich kann die Stromversorgung durch ein externes 230V/12-24VDC-Netzteil erfolgen um die maximale Ausgangsleistung zu erhöhen. Die beiden Arten der Stromversorgung können parallel betrieben werden, um die Ausfallsicherheit zu erhöhen. AD630 ist ein bidirektionales Kommunikationssystem mit einem eingebauten Mikrofon mit der doppelten Funktion des lokalen Hörens und der Steuerung der Lautsprecher Funktio-nalität.
Endstufentechnologie
Ein Hochleistungs-, Low-Power-Klasse "D" Dual-Verstärker kann eine maximale Leistung von 40W (2x20W) über 8 Ohm mit hoher Audio-Qualität zu erzeugen. Der Verstärker ist gegen Überspannungen und Kurzschlüsse an den Ausgängen geschützt. Ein zweiter Ausgangsport ist vorhanden, der zu einem zweiten passiven Lautsprecher geschaltet werden kann, um die Audioleistung besser zu verteilen oder eine Leitungs PA auf 100V-20W zu erzeugen.
Aufgezeichnete Nachrichten
Im internen SD-Kartenspeicher werden Sounds und Nachrichten zum Senden für den Lautsprecher aufgezeichnet. Das Senden der Nachrichten kann auch automatisch zu voreingestellten Zeiten erfolgen.
Apps für iOS und Android
Die APP für Smartphones mit iOS- und Android-Betriebssystemen steht zum kostenlosen Download zur Verfügung. Mit diesen Anwendungen können IP-Lautsprecher im Netz erreicht werden und Durchsagen sogar von Smartphones gestartet werden.
Integration in VoIP SIP-Telefonsysteme
AD630 lässt sich perfekt in VoIP-Telefoniesysteme (IP-PBX) mit SIP-Protokoll integrieren, die als normales VoIP-Telefon oder im Peer-to-Peer-Modus ohne IP-PBX betrieben werden können.
Anwendungen
- Videoüberwachung: Warnsignale bei Gefährdung durch Personen zusammen mit der Video-Steuerung
- Unternehmen, Büros, Fabriken, Lager, Industrie
- Lagerhäuser, Garagen, Supermärkte, Parkplätze
- öffentliche Räume und öffentliche Bereiche im freien
- Alarm und Warnsysteme
- Krankenhäuser, Schulen, Eisenbahnen, Flughäfen, Häfe
Innovative Eigenschaften und Leistungen
- Start von PA-Durchsagen von jedem Telefon im Telefonnetz des Unternehmens durch Aufruf des SIP-Kontos des IP- Lautsprechers
- Tastatur-Sicherheitscode zum Starten der Durchsage
- 2. SIP-Konto Repeater Funktion Nachtruf, Sounds aus frei anpassbaren Dateien
- Ausgang für 2. passiv Lautsprecher 20W 8 Ohm zur Erweiterung des bedienten Bereichs oder zur Bereitstellung einer 100V- 20W-Audioleitung
- Dualer interner 2x20W-Audioverstärker (maximale Leistung mit externer Stromversorgung)
- PoE (Power-over-Ethernet) Standard 802.AF, nur ein Anschlusskabel
- 2 interne Relais für LAN-Laufwerke externer Geräte
- 16 Multicast Kanäle zum Einspielen von Hintergrundmusik, zur Unterbrechung durch die Durchsagen auch in hoher Qualität mit linearem 16bit Codec F bis 44kHz
- Einstellbare Lautstärke separat für alle Audio-Multicast- Kanäle/Ankündigungen/Aufmerksamkeitston
- Internes Mikrofon zum Anhören von Umgebungsgeräuschen (Monitor-) und zwei-Wege-Kommunikation 1 Alarmeingang für eine der alternativen Funktionen:
- a) generiert einen Telefonanruf und sendet eine Warnmeldung (Funktion "SIP Security Info Call")
- b) Starten von Pre-Recorded ADS für Alarm/Abschreckung
- c) "Push-to-Talk "-Funktion für bidirektionale Kommunikation durch eine externe lokale Taste gesteuert (nicht im Lieferumfang enthalten)
- 2 Eingänge für externe Tasten des normalen Telefongesprächs mit 2 SIP-Nummern oder programmierbaren IP-Adressen
- Betrieb im P2P-LAN (Peer-to-Peer) auch ohne PBX
- Fernprogrammierung über LAN, integrierter Web-Server
- Kompatibel mit allen SIP-Standard-IP-PBX-Systemen
- Schutzklasse IP65
- LAN-Protokoll: TCP/IP-Netzwerk 10/100BaseTX, SIP 2.0
- Schutzklasse:IP65
- Spannungsversorgung: PoE, Injektor PoE oder Netzteil
- Poe: 802,3 AF Klasse 0 -12,95W
- Externe Stromversorgung (opt.): 230VAC/12-24Vdc-1-2A
- Sicherheit: Passwort-Zugriff, Aktivitätsprotokoll
- Eingänge von externen Alarm Steuerungen: 1
- Eingänge für differenzierte Anruf Tasten: 2
- Kontakt Kapazität der 2 internen Relais: Max 30VDC – 1,5A
- Technologie: IMX25-Prozessor 400MHz
- Speicher: 256 MB RAM, Micro-SD Flash 2GB
- Gehäusematerial: Aluminium und Abs
- Betriebstemperatur:-20 ° bis +55°C
- Lagertemperatur:-20 ° bis +65°C
- Luftfeuchtigkeit: bis zu 100%
- Installation: Wandmontage Größe: ø 240x290mm
- Gewicht: 2,1Kg
- Audioverstärker: 40W (Ext. Power) Klasse "D" (10W PoE)
- Impedanz der akustischen Einheit: 8 Ohm
- Bandbreite: 300 – 7000Hz
- Schalldruckpegel (SPL): 117 DB A (1khz bis 1 Meter)
- Internes Mikrofon: Omnidirectional 30Hz-18KHz
- Streaming Audio: G711 Μ, G711a, G722, L16 von 16 bis 44,1 kHz
- Audio-Kommunikation: Einweg-und zwei-Wege
- Zusätzliche Lautsprecher: 1 - 8 Ohm Passivlautsprecher 20W
- Nachrichten/Sounds: in internen SD-Speicher
- Link: SIP Server (IP-PBX) oder P2P (Peer to Peer)
- App für Smartphones: iOS, Android
- Akustische Signalisierung: Ruftöne, Ding-Dong
- Visuelle Warnungen: aktive Anruf-LED
- Programmierung: praktisches Web-Interface und Passwort
- Ursprung: vollständig entwickelt und gebaut in Italien
- Kompatibilität: CE, ROHS
- 1 IP AD630 VoIP SIP Druckkammerlautsprecher
- 1 gedrucktes technisches Handbuch
- 1 CD- ROM mit vollständiger Dokumentation
- 1 UTP-Patchkabel-LAN-Kabel 3 Meter ca. für Vorinstallation Testfunktionen
Einfache P2P-Peer-to-Peer-Anwendung
Diese Anwendung funktioniert innerhalb 100 Metern des PoE Switch ohne eine IP-PBX und ohne 220V Versorgung für die Lautsprecher vor Ort. Jeder IP-Lautsprecher ist über SIP-Telefone erreichbar, die eine Durchsage starten dürfen. Die Ansteuerung der Lautsprecher erfolgt auf dem gleichen UTP-Kabel vom PoE-Switch aus. Dank der in den Lautsprechern integrierten Mikrofone können Sie die Aufnahmen des jeweiligen Lautsprechers anhören. Die 2 in den Lautsprechern integrierten Relais können von dem IP-Telefon aktiviert werden, das den Anruf gestartet hat.
Anwendung mit IP-PBX oder Peer-to-Peer
Jeder IP-Lautsprecher ist von SIP-Telefonen, Smartphones und anderen in der IP-PBX registrierten Terminals zugänglich, die Durchsagen starten dürfen. Das eingebaute Relais kann durch das SIP-Telefon bedient werden, das den Ruf auslöst. Im Netzwerk-PC in Verbindung mit installierter Freeware TEMA "Videokonsole" können Anrufe zu den IP-Lautsprechern gemacht werden. Wenn das kostenlose "VLC"-Programm ebenfalls installiert ist, können Sie Audio-Streaming-Lautsprecher an Multicast-Kanäle senden, wie z.B. Hintergrundmusik, die von den Durchsagen unterbrochen wird. In jedem Lautsprecher der AD600-Serie können Sie die Lautstärke des über LAN gespielten Audios Dank des integrierten Web-Servers selbstständig anpassen.
Anwendung des Relaunch-Audiosignals
Die Anwendung zeigt, wie es möglich ist, über 300 Meter entfernt vom letzten IP- Lautsprecher zu erreichen, ohne das LAN-Netzwerk zu erweitern. Die Stromversorgung für IP- Lautsprecher kann durch PoE Switch oder von lokalen 220V/12-24VDC Netzteil erfolgen. Der Fernverstärker wird von einem lokalen 220V/12-24VDC Netzteil gespeist.
