HiPath TK Baugruppen Boards

Refurbished
Herstellernummer: S30810-Q2930-X100

HXGM HG 1500 S30810-Q2930-X100

Refurbished
Herstellernummer: S30810-Q2943-X

HiPath HG 1500 V3.0 für HiPath 3350/3550 mit 2 Steckplätzen für Erweiterungsmodule

Refurbished
Herstellernummer: S30810-Q2960-X100

CBMOD zentrale Steuerbaugruppe Hicom 150

Die CBMOD Baugruppe S30810-Q2960-X100 ist die zentrale Steuerbaugruppe der Hicom 150E OfficePro mit einem DRAM-Speicher von 2 MB, auf der alle zentralen Steuer- und Vermittlungsfunktionen ausgeführt werden. Bei Bedarf können folgende Module auf den entsprechenden Einbauplatz der CBMOD gesteckt werden:

• CGMC (Clock Generator Module Combined), optional
• Flash Card mit releasespezifische Systemsoftware (APS)
  •   FMC (8 MB) - Rel.1.0
  •   FMC (10 MB) - ab Rel.2.2 (optional bei Security Package)
• Modem Card IMOD, optional

Einsatz in:

• Hicom OfficePro
• Octopus F600

Refurbished
Herstellernummer: S30810-Q2960-X200

CBMOD zentrale Steuerbaugruppe Hicom 150

Die CBMOD Baugruppe S30810-Q2960-X200 ist die zentrale Steuerbaugruppe der Hicom 150E OfficePro mit einem DRAM-Speicher von 4 MB, auf der alle zentralen Steuer- und Vermittlungsfunktionen ausgeführt werden. Bei Bedarf können folgende Module auf den entsprechenden Einbauplatz der CBMOD gesteckt werden:

• CGMC (Clock Generator Module Combined), optional
• Flash Card mit releasespezifische Systemsoftware (APS)
  • FMC (8 MB) - Rel.1.0
  • FMC (10 MB) - ab Rel.2.2 (optional bei Security Package)
• Modem Card IMOD, optional

Einsatz in:

• Hicom OfficePro
• Octopus F600

Refurbished
Herstellernummer: S30817-Q626-A520

Analoge Amtsleitungen TML8W for HiPath 3750

Die TML8W Board verfügt über acht analoge Amtsleitungen

Refurbished
Herstellernummer: S30810-Q2932-B201

CBPC zentrale Steuerbaugruppe für die Hicom 150E

Refurbished
Herstellernummer: S30810-Q2122-X

MTS Memory Time Switch

Refurbished

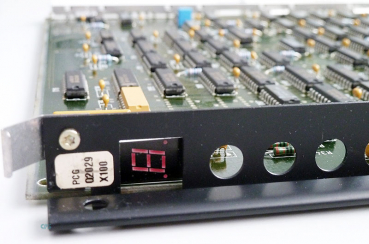

Herstellernummer: S30810-Q2029-X100

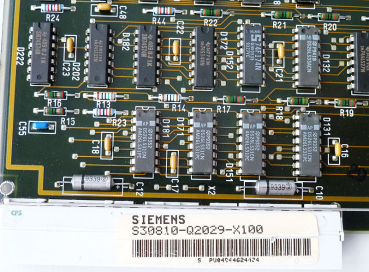

PCG Peripheral Clock Generator

Die PCG-Baugruppe S30810-Q2029-X100 (Peripheral Clock Generator) für die Hicom 300/300E ist der Taktgeber für das synchron betrieben Hicomsystem.

Funktionen:

• Synchronisation des Hicomsystems mit einer externen Taktquelle
• als Taktgenerator in einer analogen Amtsumgebung

Einsatz in: Hicom 300

Refurbished
Herstellernummer: S30810-Q2009-X1

DCL Data Communication Link für Hicom300

Der DCL (Data Communication Link) stellt das Bindeglied zwischen der Steuerung und den peripheren Anschlußeinheiten LTU bzw. der Serviceeinheit SU für die Signalisierung dar.
Er steuert den Signalisierungsfluß von maximal acht Signal-Multiplexleitungen.
Auf der BG-Frontblende befindet sich eine 7-Segment-Anzeige, eine RUN-LED (mit breiter Blende), 2 Tasten (Reset und Monitor) und eine V.24-Schnittstelle.

Refurbished
Herstellernummer: S30810-Q2009-X001

DCL Data Communication Link für Hicom300

Der DCL (Data Communication Link) stellt das Bindeglied zwischen der Steuerung und den peripheren Anschlußeinheiten LTU bzw. der Serviceeinheit SU für die Signalisierung dar.
Er steuert den Signalisierungsfluß von maximal acht Signal-Multiplexleitungen.
Auf der BG-Frontblende befindet sich eine 7-Segment-Anzeige, eine RUN-LED (mit breiter Blende), 2 Tasten (Reset und Monitor) und eine V.24-Schnittstelle.

Refurbished

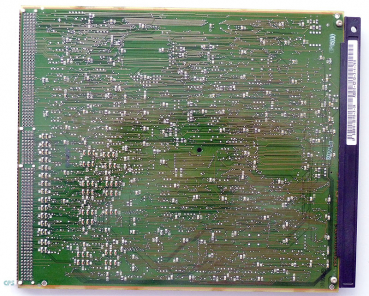

Herstellernummer: S30810-Q2113-X

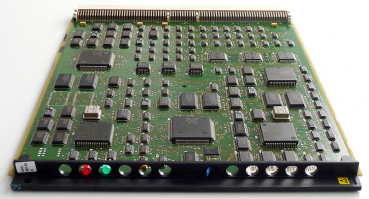

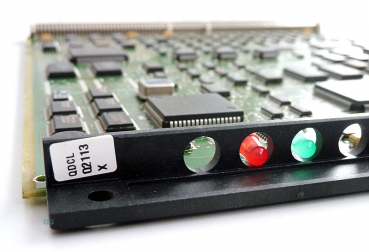

Die QDCL-Baugruppe S30810-Q2113-X (Quad Data Communication Link) für das Hicom 350E ist die Schnittstelle zwischen der Peripherie und dem zentralen Datenprozessor DP (DP4L oder DM3L). Die Baugruppe besteht aus zwei Funtionseinheiten:

• zentrale Einheit für Multibusschnittstelle (Central Message Processor)
• periphere Einheit (Line Processor)

Einsatz in: Hicom 300E

Refurbished
Herstellernummer: S30810-Q2120-X

Die LCS0-Baugruppe S30810-Q2120-X ermöglicht über 2 S0-Schnittstellen den Anschluss von Terminals an die Hicom 300 gemäß dem AMI-Code-Verfahren. Die Datenrate ist 144 kbit/s, bestehend aus zwei Nutzkanälen und einem Signalisierungskanal (2 x 64 kbit/s + 16 kbit/s).

Funktionseinheiten:

• ISDN-S0-Interface
• ISDN-Terminal-Adapter
• Mikroprozessorsteuerung
• Linebus-Interface
• V.24-Monitor-Interface

Einsatz in: Hicom 300

Refurbished

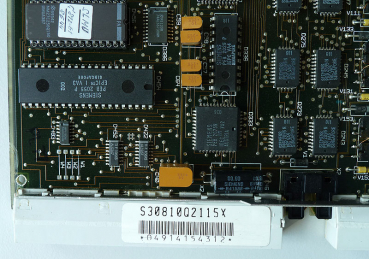

Herstellernummer: S30810-Q2115-X

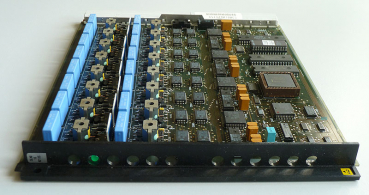

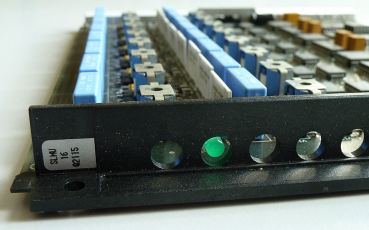

SLMU 16

Die SLMU-Baugruppe S30810-Q2115-X (Station Line Modul Digital UP0) ermöglicht über gespeiste 16 UP0-Schnittstellen den Anschluss von Siemenstelefonen der Familie SET 551 oder PNTs.

Gleichstromversorgung:

• Leerlaufspannung -40 V (-34 V bis -42 V)
• Innenwiderstand Ri 2 x 10
• Maximaler Strom stationär 130 mA

Einsatz in:

• Hicom 300
• Hicom 300E

Refurbished
Herstellernummer: S30810-Q2031-X

SIU Signaling Unit

Die SIU-Baugruppe S30810-Q2031-X (Signaling Unit) für die Hicom 300/300E versorgt das System mit Hörtönen, Ansagen und Music-on-hold.

Funktionen der Grundausstattung:

• Tonversorgung
• Hörzeichenempfang
• MFV-Zeichenempfang
• Sprachansage
• Music-on-hold
• Testgenerator/Prüfempfänger

Als Erweiterungseinheit in der SWU enthält die SIU folgende Funktionen:

• 8 MFV-Empfänger/Sender (Variante X1)
• 8 MFC-Sender/Empfänger (Variante X2)

Einsatz in: Hicom 300

Refurbished
Herstellernummer: S30810-Q2036-X

LCC Controler Baugruppe

Refurbished
Herstellernummer: S30810-Q2051-X

Siemens VCD HiCom 300 H Voice Mail Baugruppe

Refurbished
Herstellernummer: S30810-Q2130-X

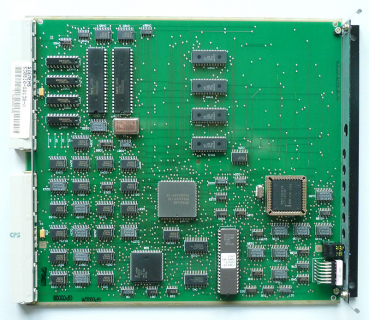

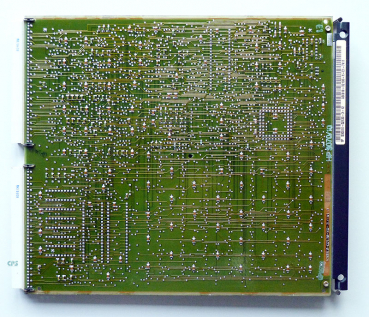

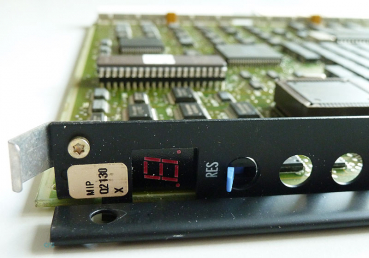

MIP Memory interfaces Processor (Speicher- und Schnittstellenprozessor)

Refurbished
Herstellernummer: S30810-Q2023-X200

Siemens SLMD

Die SLMD-Baugruppe S30810-Q2023-X200 ist eine Line Lock-out Baugruppe mit 4 digitalen Teilnehmersätzen zum Anschluss von ISDN-Endgeräten über die U*-Schnittstelle in der Hicom 300/300E. An der U*-Schnittstelle zum Teilnehmer stehen -48 V für Notbetrieb zur Verfügung.

folgende Geräte sind anschaltbar:

• Multi-Terminal 3510
• Terminalserver 3510
• Kommunikationsserver HKS
• Voice Mail Service VMS
• Tele Communications Service TCS
• Hicom-Adapter CTE

Einsatz in:

• Hicom 300
• Hicom 300E

Refurbished
Herstellernummer: S30810-Q2035-X

Siemens LCR

LCR (Least Cost Routing) ist ein Sammelbegriff für Verfahren zur Wegeauswahl (Routing) in einem Netz, die im gegenseitigen Zusammenwirken eine optimale Steuerung der Leitungsauswahl für eine Verbindung ermöglichen. Die LCR Verfahren lösen die Verfahren der bisherigen Leitweglenkung bei Hicom 300 für alle Dienste ab.

Refurbished
Herstellernummer: S30810-Q2201-X

Siemens DP3DM Data Processor
Die Baugruppe DP3DM (Data Processor 386 Dynamic Memory)(16 Mbyte)  für die Hicom 300/300E, ist der zentrale Steuerprozessor der SWU und der Server.
Auf der BG-Frontblende befindet sich eine 7-Segment-Anzeige, 3 LEDs (RUN, RDY, ACT), 2 Tasten (Reset, Monitor) und eine V.24-Schnittstelle.
