RefurbishedHerstellernummer: S30810-Q2136-X-P4Die Stream Control Central Baugruppe SCC für die Hicom 300/300E, ist das Bindeglied zwischen zentralem Rechner DM80 und den peripheren Baugruppen der Hicom 3X3.
Funktionen der Baugruppe sind:
•Taktgenerator SCG (Small Clock Generator)•DCL (Data Communication Link)•Koppelfeld MTS (Memory Time Switch)•Koppelfeld MTS (Memory Time Switch)•LTUC Teilfunktionen (Line Trunk Unit Controller)•SIUCO Funktionen (Signaling Unit and Conference)
RefurbishedHerstellernummer: S30810-Q2136-X-09
Die Stream Control Central Baugruppe SCC für die Hicom 300/300E, ist das Bindeglied zwischen zentralem Rechner DM80 und den peripheren Baugruppen der Hicom 3X3.
RefurbishedHerstellernummer: S30810-Q2163-X000-09
Die STMD2-Baugruppe (Station/Trunk Module Digital S0+SLMS2 Station Line Module Digital S0) stellt die STMD- und SLMS-Funktionen auf einer einzigen Baugruppe zur Verfügung. Die STMD bietet alle Leistungsmerkmale der Vorgängerbaugruppen. Sie enthält acht Amtsleitungen mit S0-Schnittstellen. Jede S0-Anbindung (4-adrig) stellt einen Basiszugriff mit zwei B-Kanälen (mit jeweils 64 kbit) für Sprach-/Datenübertragung und einen D-Kanal (16 kbit) dar.
Beschreibung der SLMS und STMD Baugruppen:
RefurbishedHerstellernummer: S30810-Q2025-X300
Der Amtssatz TMBD (Trunk Module Bundespost BRD )(vier Sätze pro BG) ist sowohl für die Signalisierung mit Hauptkennzeichen (HKZ) als auch für die Durchwahlsignalisierung mit Impulskennzeichen (IKZ) einsetzbar.
In beiden Fällen ist sowohl gerichteter als auch doppelt gerichteter Betrieb mit und ohne 16-kHz-Gebührenerfassung möglich.
Die aktuelle Betriebsweise wird durch Satzdaten eingestellt. Dabei können die einzelnen Sätze auf der BG unterschiedlich betrieben werden.
Zur Pegeleinstellung für Gebührenerfassung und Leitungsdämpfung sind auf der Baugruppe pro Satz drei DIP-FIX-Schalter untergebracht.
Auf der BG-Frontblende befinden sich 4 LEDs und 4 Sperrtasten.
RefurbishedS30810-Q2058-X-L1Der Rufgenerator (RG) erzeugt alternativ Wechselspannungen von 65 V oder 85 V mit den Frequenzen 25 Hz oder 50 Hz für den Ruf der analogen Teilnehmer oder für die Wechselstromwahl im Querverkehr. Beim Einsatz als Rufstromgenerator RG ist der Rufwechselstrom erdbezogen auf Pinout 1 geführt. Beim Einsatz als Wahl-Wechselstromgenerator WG wird der Wechselstrom für die Wahl symmetrisch auf Pinout 2 gelegt.
RefurbishedHerstellernummer: S30810-Q2151-X300
Die SLC16 (Subscriber Line Cordless) Baugruppe ist in allen Hardwareplattformen der Hicom 300E ab Version 1.0 einsetzbar. Die Baugruppe erlaubt den Anschluß von 16 Cordless-Basisstationen.
RefurbishedHerstellernummer: S30810-Q2180-X000-03Die SLOP2 ist eine Teilnehmersatzbaugruppe für die Hicom/Hipath Telefonanlage.
RefurbishedHerstellernummer: S30810-Q2064-X100-04Siemens TMLR
RefurbishedHerstellernummer: S30810-Q2167-X000-10
Siemens TMAS8 Durchwahl-Amtssatz für Überwachungsfrequenz System
1 VarianteDID/DODÖsterreich
RefurbishedHerstellernummer: S30810-Q2230-X
Die Baugruppe DM3L (Data Processor 386 Mono with LAN) für die Hicom 300/300E, hat 3 wesentliche Funktionsblöcke. Im Hauptprozessor ist die Funktionalität einer DP-Baugruppe und einer IOPA-Baugruppe integriert. Als CPU wird ein 386DX-Mikroprozessor mit 50MHz-Takt verwendet (25MHz Bustakt gedoppelt). Dieser Mikroprozessor greift auf den lokalen Bus sowie auf den Systembus zu. Die baugruppeninternen E/A-Schnittstellen und der lokale Speicher (Local Memory), sowie die SCSI- und LAN-Controller mit ihren E/A-Schnittstellen sind mit dem lokalen Bus verbunden. Der Funktionsblock V.24 beinhaltet die LCU-Funktionen. Deren Steuerung wird entweder vom 386DX über den lokalen Bus übernommen, oder vom Funktionsblock Signalprozessor, der über die Software einrichtbar ist.
Über die SCSI-Schnittstelle können Sie die DM3L mit externe Speicherlaufwerken verbinden. Der LAN-Knoten bietet eine Hochgeschwindigkeitsschnittstelle zu anderen Baugruppen und externen Systemkomponenten.
RefurbishedHerstellernummer: S30810-Q2702-X000
Die Teilnehmerbaugruppe SLA16 (Subscriber Line Analog) für die Hicom 150E OfficePro/Com und HiPath 3550/3750, ist für analoge a/b Schnittstellen wie z.B. herkömmliche Standardtelefone sowie Zusatzeinrichtungen wie Fax.
RefurbishedHerstellernummer: S30810-Q2924-X
Siemens CONBOConnection board
RefurbishedHerstellernummer: S30810-Q2901-X000
Die Baugruppe SLMO (Subscriber Line Module Cost Optimized UP0/E) stellt Anschlüsse für den Anschluss von optiset E- und optiPoint 500-Endgeräten an HiPath 3750, HiPath 3550 und HiPath 3700 bereit.
RefurbishedHerstellernummer: S30810-Q2936-X000, L30251-U600-G226
Die CBCPR-Baugruppe führt in der HiPath 3750 und HiPath 3700 alle zentralen Steuer- und Vermittlungsvorgänge aus.
RefurbishedHerstellernummer: S30810-Q2558-X200
Die Station/Trunk Module Digital S0, Baugruppe STMD8 für die Hicom 150E OfficePro /Com und Hipath 3750/ 3700, stellt die Zusammenfassung von TMD- und SLMS- Funktion auf einer Baugruppe dar. Sie enthält acht Sätze mit S0-Schnittstelle.
RefurbishedHerstellernummer: S30810-Q2901-X
Die Baugruppe SLMO24 (Subscriber Line Module Cost Optimized UP0/E) stellt 24 Anschlüsse für den Anschluss von optiset E- und optiPoint 500-Endgeräten an HiPath 3750, HiPath 3550 und HiPath 3700 bereit.
RefurbishedHerstellernummer: S30810-Q2901-X100
SLMO8
8 Up0/E - Schnittstellen für Systemapparate aus den Produktfamilien optiPoint 500 und optiset E
RefurbishedHerstellernummer: S30810-Q2940-X000

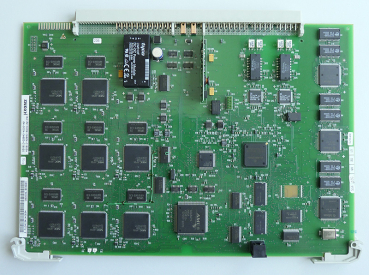

SIEMENS HiPath Hicom HG 1500 IP-Gateway HXGM 2 BaugruppeDas HiPath HG1500 Board HXGM2 verbindet Hicom Anlagen mit dem LAN-Netzwerk und unterstützt 16 B Kanäle.
RefurbishedHerstellernummer: S30810-Q2915-X
Die Trunkmodul S2M, Baugruppe TMS2, ermöglicht den Anschluss an einen NT1 (Netzübergabepunkt) über eine symmetrische Leitung (vierdraht-twisted-pair Kabel) zur gleichzeitigen Übertragung von bis zu 30 B Kanälen (Sprachkanäle).
Für Hipath 3750 /3550 und Hicom 150 E OfficePro.
RefurbishedHerstellernummer: L30251-U600-A599, S30810-Q2225-X100
Die Baugruppen SLMAE8 (Subscriber Line Module Analog Enhanced) stellen analoge a/b-Schnittstellen für den Einsatz in HiPath 3800 ab V6.0 SMR-10 zur Verfügung:
Siemens SLMAE8 (S30810-Q2225-X100) = 8 analoge a/b-Schnittstellen.
{{.}}
{{{.}}}
