RTM Rear Transition Module S30810-Q2312-X Refurbished
Refurbished
Herstellernummer: S30810-Q2312-X

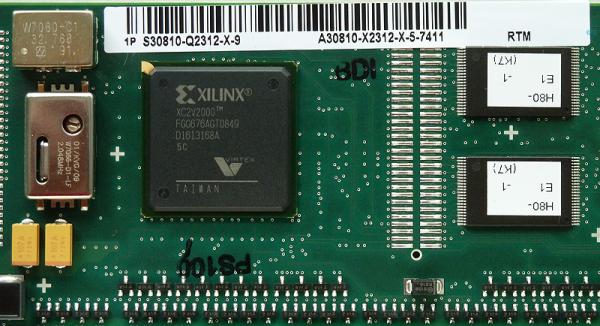

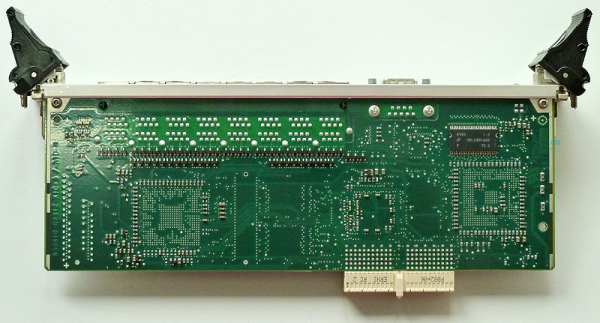

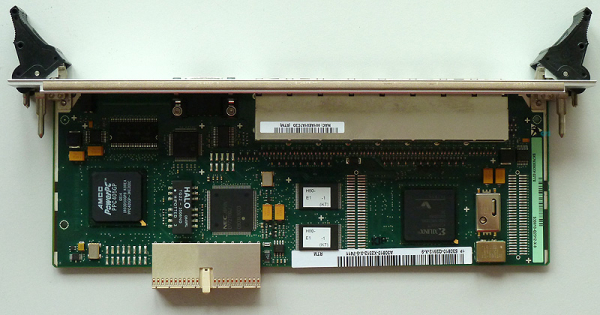

RTM Rear Transition Module
Die Baugruppe RTM (Rear Transition Module) wird in der CompactPCI-Architektur HiPath 4000 Siemens Communication Server eingesetzt und bildet die Schnittstelle zwischen der zentralen Prozessorbaugruppe (DSCXL) und den peripheren LTU-Rahmen. Die Funktionen wurden von der Vorgängerbaugruppe DSCX übernommen. Darüberhinaus gibt es folgende Verbesserungen.
- Integration im CompactPCI System
- Unterstützung von max. 15 LTU-Shelfes
- Ersatz der bisherigen LTU-Kabel mit Standardkabel, CAT5, 8-polig, geschirmt (RJ45)
- Schnittstelle zur DSCXL über LAN via Backplane
Die RTM-Baugruppe besteht aus folgenden Schnittstellen:
- Compact PCI- Backplane mit:
- Stromversorgung
- Systemtakte
- Einbauplatzadressen
- Steuersignale zwischen Partner-Baugruppen
- LAN 10/100BaseT (Direktverbindung durch die Backplane zur DSCXL-Baugruppe)

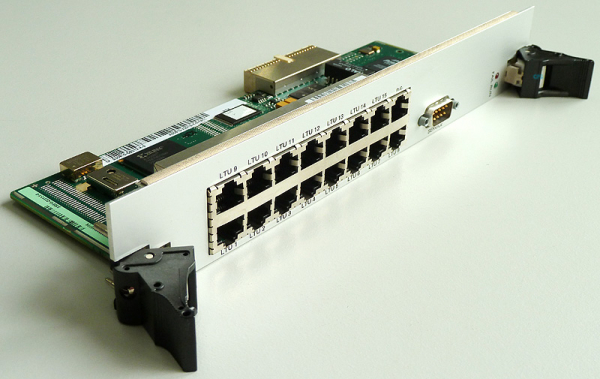

- LTU 15 x RJ45 mit jeweils 32 Mbit/s (jeder davon enthält 1x HDLC-Kanal mit 2 Mbit/s und 4x PCM64 (256 B-Kanäle je LTU, max. 3840 B-Kanäle)
- V.24 9-pin SUB-D-Stecker (Servicestecker)
- Anzeigen (LED)
Die RTM-Baugruppe wird mit +3,3 V von der Backplane des Systems versorgt. Über einen DC/DC-Spannungswandler werden die nötigen Versorgungsspannungen für die diversen Schaltkreise auf der RTM-Baugruppe erzeugt.
Ein "Hot Swap Controller" überwacht die lokalen Spannungen und schaltet die Baugruppe ab bei:
- 2,5 A Stromaufnahme länger als 20µs
- sofort bei 7,5 A
- kritische Spannungsunterschreitung; nach dem Abschalten, versucht er selbständig nach ca. 1,5 s einen Restart der Baugruppe.
- Stecken und Ziehen der Baugruppe
Die Baugruppe kann unter Spannung gesteckt und gezogen werden ("Hot-Swap")
