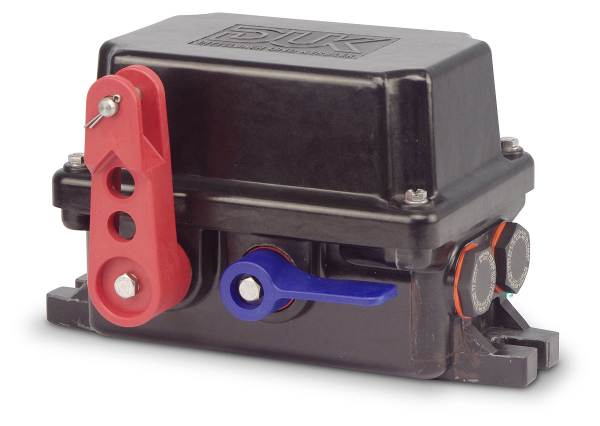

DUK Seilzugnotschalter, ATEX Zone 21 LHPEw-13/2EX-B

DUK Seilzugnotschalter ATEX Zone 21 LHPEw-13/2EX-B

NEU / OVP
Herstellernummer: LHPEw-13/2EX-B

Ausführung:

Entspricht der ATEX-Richtline für Zone 21

• Gerätegruppe II
• Kategorie 2D
• Korrosionsfreie GFK-Gehäuse
  • oder aus Gusseisen
•  IP67
•  Sprungschaltung
•  Zwangsöffnung
•  Silber- oder Goldkontakte

Auch erhältlich:

• mit Dupline Bus von Carlo Gavazzi
• mit Meldeleuchte

Konstruiert sind diese Schalter für den langjährigen Betrieb unter extremen Einsatzbedingungen. Sie widerstehen rauestem Betrieb, mechanischen Belastungen wie auch der Korrosionsgefahr durch aggressive Medien. Sie erfüllen die Forderungen der Norm EN60079-31 (Schutz durch Gehäuse).

Mit der Markierung II 2D Ex tb IIIC T80°C Db und den zugehörigen Zertifikaten, sind sie zugelassen für die Verwendung in entsprechenden Bereichen leitfähigen Staubes und entsprechender Gase. Seilzugnotschalter dieses Typs sind geeignet zur zweiseitigen Reißleinenmontage, eine nach links und eine nach rechts, mit bis zu jeweils 50 Meter Länge. Alle eingebauten Kontakte schalten gleichzeitig um, wenn eine der beiden Reißleinen gezogen wird. Die eingebaute Zwangsöffnung sorgt für die sichere Öffnung der NC-Kontakte. Mit der Umschaltung erfolgt automatisch die Verrastung. Der in der betätigten Stellung verbleibende Hebel signalisiert, leicht erkennbar, dass dieser Schalter betätigt wurde und zeigt auch die Richtung an, aus welcher die Reißleine gezogen wurde.

Individuell erfolgt die Ausstattung mit bis zu 4 Öffnerkontakten plus 4 Schließerkontakten. Alle eingebauten Kontakte schalten unabhängig von der Richtung aus der die Reißleine gezogen wird. Vorteilhaft ist die
Selbstreinigung der Kontakte. Diese reiben bei jeder Betätigung die Oberflächen aneinander und schieben dabei eventuell isolierende Beläge beiseite. Die Kontakte bestehen aus massivem Silber. Optional werden die Kontaktoberflächen mit Gold ausgestattet, diese sind geeignet für kleinste Ströme und Spannungen.

Der konkurrenzlos lange Schaltweg (manuelle Zugweg an der Reißleine bis zum Abschalten) verhindert größtmöglich ungewollte Abschaltungen z.B. durch auf die Reißleine fallendes Schüttgut.

Auswahlmöglichkeiten bestehen auch bei den Materialien der in den Dimensionen identischen Gehäuse: Einerseits das unverwüstliche, kostengünstige Gehäuse aus dickwandigem, gepresstem, speziell für
den Einsatz in EX-Bereichen zulässigem Polyester mit reduziertem Oberflächenwiderstand. Zudem auch noch perfekt korrosionsbeständig in aggressiven Atmosphären. Andererseits das Gehäuse aus Gusseisen: stabilstmöglich, befriedigend korrosionsbeständig (jedoch wesentlich besser als Aluminium), aufwändig in der Herstellung, zweischichtig mit 2-Komponentenlack geschützt.

Technische Daten

• Konformität EN 60947-5-5, EN 60079-15, EN 60079-31, UVV-VBG10 sowie EN 0418 bei Ausstattung mit zwei Spannfedern SPF-W
• Kennzeichnung II 2D Ex tbIIIC T80°C Db
• Schutzart mindestens IP 67 (EN 60529), mindest IK 08 (EN 62262)
• Zulässige Temperatur Tamb -50°C bis 70°C (mit Signallampe „S“-35°C bis 50°C)
• Maximale Temperatur der Gehäuseoberfläche 80°C
• Kontakte Bis zu 4 Öffner mit Zwangsöffnung und 4 Schließer Ith thermischer Dauerstrom10A
• Schaltleistung Silber: max 230VAC 4A / 24VDC 4A, Minimaler Strom Gold: 1mA bei 6VDC
• Gebrauchskategorie
  • Silber: AC-15 230V 1A, DC-13 110V 0,5A
  • Gold: AC-12 230V 250m, ADC-12 110V 250mA
• Uri Bemessungsisol.spannung 400V
• Uimp Bemessungstoßspannung 4kV
• Zulassung der Mikroschalter 6671, 6827 40026213
• Kabelquerschnitt min 1,5mm²
• Leitungseinführung 2 x M25 Gewinde
• Kabelquerschnitt min 1,5mm²
• Gehäusematerial
  • LHP… dickwandiges Polyester, korrosionsbeständig gegen Seewasserund die meisten Chemikalien
  • LHM… Gusseisen
• Gehäusefarben
  • LHM… gelb, optional andere,
  • LHP… schwarz
• Gewicht / Masse LHP… ca. 2,2 kg, LHM… ca. 6 kg
• Befestigung 2 Langlöcher für M10-Schrauben, Ausrichtung beliebig

• B10d=B10 80000 Schaltspiele
• TM max 20 Jahre
