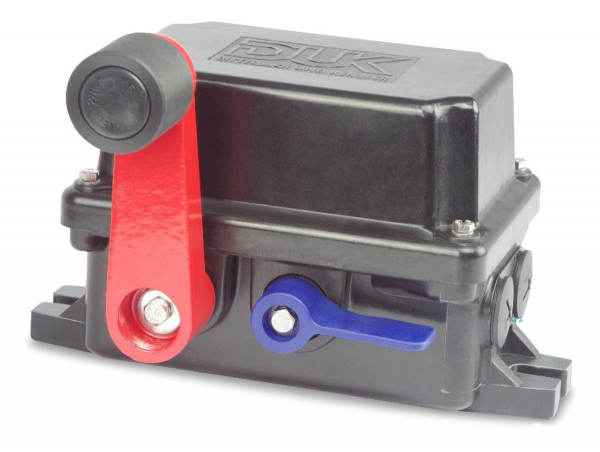

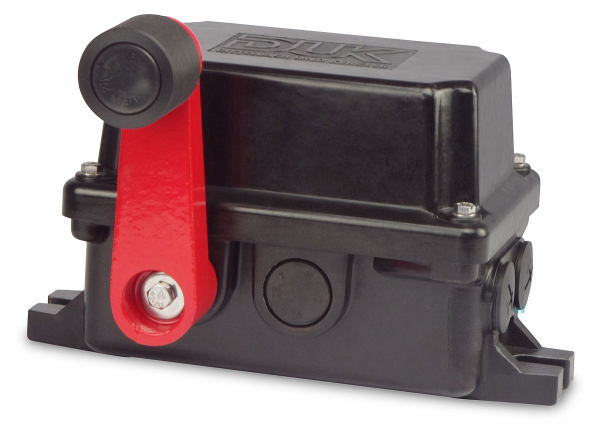

DUK Hebelendschalter, ATEX Zone 22 LHPE-13/2-R-EX
NEU / OVP
Herstellernummer: LHPE-13/2-R-EX
Variante mit Kontake (Richtungsunabhängig) 2 x NC + 2 x NO, Verrastung KEINE, Schaltwinkel 15°, max. Hebelauslenkung 75°. Die Schalterkontake sind goldbeschichtet.
Entspricht der ATEX Richtlinie für Zone 22
- Gerätegruppe II
- Kategorie 3D
- Korrosionsfreie GFK-Gehäuse
- IP67
- Sprungschaltung
- Zwangsöffnung
- Silber- oder Goldkontakte
- Richtungsabhängig optional
- Verrastung optional
Konstruiert sind diese Schalter für den langjährigen Gebrauch unter extremen Einsatzbedingungen. Sie widerstehen rauestem Betrieb, hohen mechanischen Belastungen und auch der Korrosionsgefahr durch aggressive Gase.
Sie erfüllen die Forderungen der Norm EN60079-31 (Schutz durch Gehäuse). Mit der Markierung II 3D Ex tc IIIC Dc IP67 T90°C und den zugehörigen Zertifikaten sind sie zugelassen für den Gebrauch in entsprechenden Bereichen leitfähigen Staubes.
Der Betätigungshebel dieser Schalter kann sowohl nach links als auch nach rechts aus seiner mittleren Neutrallage betätigt werden. Die Kontaktgabe erfolgt, je nach Version, abhängig oder unabhängig von
der Betätigungsrichtung. Der Hebel schwenkt selbsttätig in seine mittlere Neutrallage zurück, hierbei erfolgt auch die Rückschaltung. Optional ist die Version mit Verrastung, hier verbleibt der Hebel bis zur manuellen Freigabe in der betätigten Position.
Jeder Hebelendschalter wird mit bis zu 4 Mikroschaltern ausgestattet. Jeder dieser Mikroschalter beinhaltet entweder1 Öffnerkontakt plus 1 Schließerkontakt oder alternativ 2 Öffnerkontakte. Die Kontakte bestehen aus massivem Silber, optional sind Goldkontakte. Alle Kontaktoberflächen sind selbstreinigend: Die spezielle Konstruktion lässt die Oberflächen mit jeder Betätigung aufeinander reiben, dabei
werden eventuell isolierende Beläge beiseite geschoben, der elektrische Übergangswiderstand wird hierdurch zuverlässig reduziert. Jeder Mikroschalter schaltet mit eigener Schnappschaltung und ist mit Zwangsöffnung für Sicherheitsanwendungen ausgestattet. Jeder einzelne Mikroschalter ist zertifiziert vom VDE und CCC.
Der Schalthebel wird formschlüssig auf der Schalterwelle montiert und ist um 4 x 90° umsteckbar. Die verschleißarme Rolle des Schalthebels besteht aus Polyamid und ist auf einer Edelstahlachse gleitgelagert. Diese Materialkombination wurde bewusst gewählt, denn Stahl-Stahl Kombinationen oder auch kugelgelagerte Rollen sind weniger langlebig.
Die Schaltergehäuse bestehen aus schlagfestem, dickwandigem, korrosionsbeständigem Polyester oder aus Gusseisen. Die Stabilität der Polyestergehäuse ist den marktüblichen, dünnwandigen Gehäusen aus
Polyamid aus dem Niedrigpreissegment bei weitem überlegen. Beide Gehäuseversionen haben die Schutzart IP 67.
Die Gewähr für eine lange Lebensdauer, Zuverlässigkeit und Wiederverwendbarkeit übernehmen so unsichtbare Details wie Simmerringe, die alle aus dem Gehäuse herausgeführten Wellen
abdichten, Wellen aus nichtrostendem Stahl, Schrauben aus nichtrostendem Stahl, unverlierbare Gehäusedeckelschrauben.
Technische Daten:
- Entspricht den Standards EN 60079-31, EN 60947-5-1, EN 60529, EN 60204, mit Verrastung EN 60947-5-5
- Kennzeichnung II 3D Ex tcIIIC DcIP67 T90°C
- Schutzart mindestens IP 67 (EN 60529), mindestens IK 08 (EN 62262)
- Zulässige Temperatur Tamb -40°C bis 80°C (optional minimum -55°C)
- Maximale Temperatur der Gehäuseoberfläche 90°C
- Kontakte Schnappschaltung, selbstreinigende Oberflächen, Öffner mit Zwangsöffnung
- Schaltleistung Silberkontakte: AC: 400V 6A, 230V 8A, DC: 24V 10A, 80V 3A
- Minimaler Strom Goldkontakte: 1mA bei 6VDC
- Gebrauchskategorie
- Silber: AC-15 230V 1A, DC-13 110V 0,5A
- Gold: AC-12 230V 250mA, DC-12 110V 250mA
- Uri Bemessungsisol.spannung 400V
- Uimp Bemessungstoßspannung 4kV
- Zulassung der Mikroschalter 6671, 6827 40026213
- elektrische Anschlüsse Schraubklemmen, je Klemme bis2 Kabel à max 2,5mm²
- Leitungseinführung 2x M25 Gewinde
- Gehäusematerial
- LHP….. dickwandiges Polyester, korrosionsbeständig gegen Seewasser und die meisten Chemikalien
- LHM…. Gusseisen
- Gehäusefarben
- LHM….. gelb, optional andere,
- LHP… schwarz
- Gewicht / Masse 2,9 kg (LHP...), 7 kg (LHM...)
- Befestigung 2 Langlöcher für M10-Schrauben
- Befestigungslage beliebig
Sicherheitstechnische Kenngrößen nach EN ISO 13849-1
ohne Berücksichtigung des Verschleißes des Rollenhebels (dieser Verschleiß kann leicht detektiert werden und kann somit von der diagnosticcoveragekomplett abgedeckt werden)
- B10d 80000 Schaltspiele, ohne Verrastungabhängig von derBetätigungsgeschwindigkeit, bei 1.5m/s 200000 cycles,bei langsamerer Betätigung bis zu 500000 cycles
- TM mit Verrastungmax 20 Jahre, ohne Verrastungmax 25 Jahre
