DUK Pendelschalter BS2
NEU / OVP
Herstellernummer: BS202571
Quecksilberfreier Neigungsschalter
Gesamtlänge 254mm,
Kabellänge 7m, Gummischlauchleitung
- Edelstahlgehäuse
- Schutzart IP69K
- Quecksilberfrei
- Hohe Füllstände
- Niedrige Füllstände
- Anti- Kollisionssonde
- Durchflussdetektor
Dieser Neigungsschalter gibt immer dann ein Signal, wenn er um mehr als ca.22° aus der Lotrechten geneigt wird.
Er ist intern mit einem induktiven Näherungssensor ausgestattet. Nur wenn der BS2 lotrecht hängt, liegt eine Stahlkugel vor diesem Sensor. Wenn der BS2 jedoch um mehr als 22° aus der Lotrechten geneigt wird, egal in welche Richtung, dann rollt die Kugel vom Sensor weg und das elektrische Signal schaltet um. Die Hysterese für das Zurückschalten beträgt etwa 10°.
Das Gehäuse dieses Neigungsschalters bestehtaus 2mm starkem Edelstahl. Damit ist es so stabil, dass es seitlichen Stößen durch Schüttgut auf schnellen Förderbändern widersteht.
Der BS2 ist ausgestattet mit einer flexiblen, UV- ,ozon- und ölbeständigen sowie schwer entflammbaren Gummischlauchleitung. Der dreiadrige elektrische Anschluss des Neigungsschalters ist genauso einfach wie ein handelsüblicher induktiver Sensor.

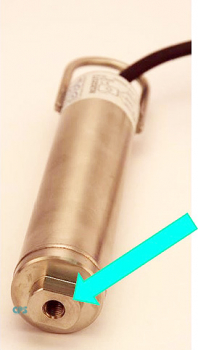

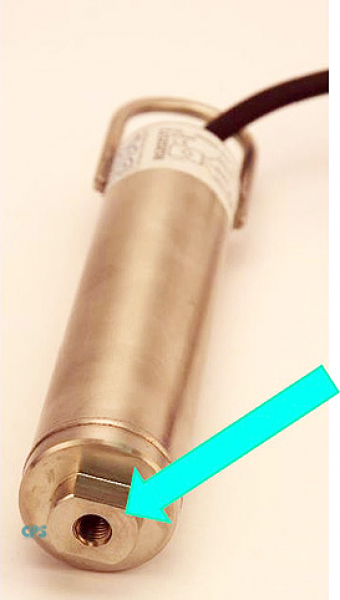

Wenn das Schüttgut zu leicht sein sollte, um den Neigungsschalter zu verdrängen, kann an ihm nachträglich ein bauseitiger Auftriebskörper oder Flügel angeschraubt werden. Ein M10-Gewinde an der Unterseite des Gehäuses ist hierfür bereits vorhanden.
Technische Daten
- Gehäuse Edelstahl
- Schutzart IP69K
- Schaltwinkel Richtungsunabhängig ca. 22°
- Hystereseca. 10°
- Induktiver Sensor PNP, in der Lotrechten geschlossen
- Hersteller / Typ ifm / IFS703
- Produktnorm IEC 60947-5-2
- Betriebsspannung Ub 10 bis 30 VDC supply class 2 acc UL
- Stromaufnahme <10 mA
- Strombelastbarkeit dauerhaft max. 100 mA
- Gebrauchskategorie DC-13
- Max. Spannungsabfall Schaltausgang max. 2,5 VDC
- MTTF 829 Jahre
- Anschlusskabel Gummischlauchleitung
- Länge 7 m
- Durchmesser 8,4 mm
- Feuerbeständigkeit IEC/EN 60332-1-2
- UV beständig ja
- Ozon beständig ja
- Öl beständig gemäß EN 60811-404
- Gewicht 1,5 kg
- Umgebungstemperatur -25°C bis +55°C abhängig von Kabeltyp Variationen auf Anfrage
- Rückschaltverzögerung, typ. ca. 1 s
