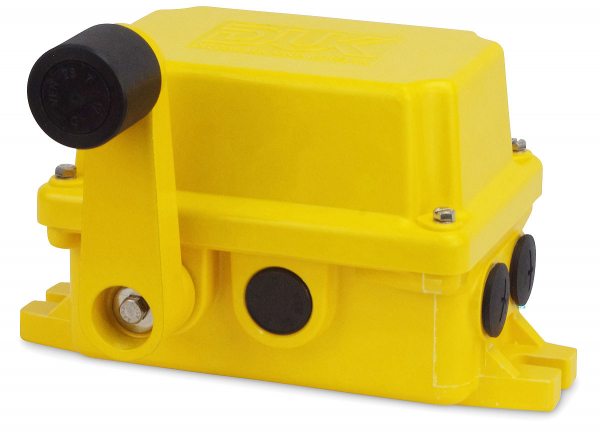

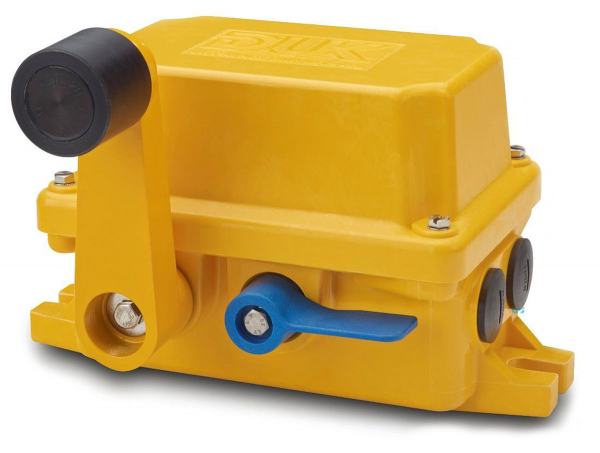

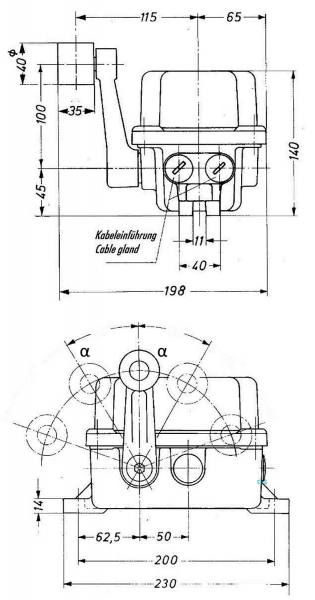

DUK Hebelendschalter LHPE-13/2-R
NEU / OVP
Herstellernummer: LHPE-13/2-R
Positionsschalter Grenztaster Hebelendschalter
- Bis zu 4 Öffner- und 4 Schließerkontakte
- Zwangsöffnung
- Sprungschaltung
- Verrastung optional
- Unverwüstliche Gehäuse aus Polyester oder Gusseisen
- IP 67
- EAC Zulassung
Hebelendschalter werden bei linearen oder schwenkenden Bewegungen eingesetzt, um erreichte Positionen zu melden oder in Grenzlagen abzuschalten. Der Betätigungshebel dieser Schalter kann sowohl nach links als auch nach rechts aus seiner mittleren Neutrallage betätigt werden. Die Kontaktgabe erfolgt je nach Version abhängig oder unabhängig von der Betätigungsrichtung. Der Hebel schwenkt selbsttätig in seine mittlere Neutrallage zurück, hierbei erfolgt auch die Rückschaltung. Optional ist die Version mit Verrastung, hier verbleibt der Hebel bis zur manuellenFreigabe inderbetätigten Position.
Jeder dieser Hebelendschalter wird mit bis zu 4 Mikroschaltern ausgestattet. Jeder dieser Mikroschalter beinhaltet entweder 1 Öffnerkontakt plus 1 Schließerkontakt oder alternativ 2 Öffnerkontakte. Die Kontakte bestehen aus massivem Silber, optional sind Goldkontakte. Alle Kontaktoberflächen sind selbstreinigend: Die spezielle Konstruktion lässt die Oberflächen mit jeder Betätigung aufeinander reiben, dabei werden eventuell isolierende Beläge beiseite geschoben, der elektrische Übergangswiderstand wird hierdurch zuverlässig reduziert. Jeder Mikroschalter schaltet mit eigener Schnappschaltung und ist mit Zwangsöffnung für Sicherheitsanwendungen ausgestattet. Jeder einzelne Mikroschalter ist zertifiziert vom VDE und CCC und trägt die Prüfzeichen. Für deneurasischen Markt sinddiese Schalter GOST R zertifiziert.
Der Schalthebel wird formschlüssig auf der Schalterwelle montiert und ist um 4 x 90° umsteckbar. Die verschleißarme Rolle des Schalthebels besteht aus Polyamid ist auf einer Edelstahlachse gleitgelagert. Diese Materialkombination wurde bewusst gewählt, denn Stahl-Stahl Kombinationenoder auchkugelgelagerte Rollen sind weniger langlebig. Die Schaltergehäuse bestehen aus schlagfestem, dickwandigem, korrosionsbeständigem Polyester oder aus Gusseisen. Die Stabilität der Polyestergehäuse ist den marktüblichen, dünnwandigen Gehäusen aus Polyamid aus dem Niedrigpreissegment bei weitem überlegen. Beide Gehäuseversionen haben die Schutzart IP 67.
Die Gewähr für eine lange Lebensdauer, Zuverlässigkeit und Wiederverwendbarkeit übernehmen so unsichtbare Details wie Simmerringe, die alle aus dem Gehäuse herausgeführten Wellen abdichten, Wellen aus nichtrostendem Stahl, Schrauben aus nichtrostendem Stahl,unverlierbare Gehäusedeckelschrauben.
Technische Daten
- Entspricht den Standards EN 60947-5-1, EN 60204, EN 60529, UVV-VBG10 mit Verrastung EN 60947-5-5
- Zeichen d. Mikroschalter Reg.Nr.: 6671, 6827, 40026213
- Zulassung EAC Eurasian Conformity
- Kontakte Schnappschaltung, selbstreinigende Oberflächen, Öffner mit Zwangsöffnung
- Ith Therm. Dauerstrom 10A
- Schaltleistung Silber: 400VAC 6A / 230VAC 8A / 24VDC 10A / 80VDC 3 A
- MinimalerStrom Gold: 1mA bei6VDC
- Gebrauchskategorie
- Silber: AC-15 230V 1A DC-13 110V 0,5A
- Gold: AC-12 230V 250mA DC-12 110V 250mA
- Ui Bem.isolationsp. 400V
- Uimp Bem.stoßspannung 4kV
- elektrische Anschlüsse Schraubklemmen, je Klemme bis 2 Kabel max 2,5mm²
- Leitungseinführung 2x M25, ab Werk mit Blindstopfen IP67 verschlossen
- Schutzart mindestens IP 67 (EN 60529), mindestens IK08 (EN 62262)
- Gehäusefarben gelb RAL 1003, optional rot RAL 3000
- Gewicht / Masse
- 2,3 kg (Polyester),
- 6 kg (Gusseisen)
- Befestigung 2 Langlöcher für M10-Schrauben, Einbaulage beliebig
- Einsatztemperatur -40°C bis +85°C (-55°C auf Anfrage)
- Sicherheitstechnische Kenngrößen nach EN ISO 13849-1
- ohne Berücksichtigung des Verschleißes des Rollenhebels (dieser Verschleiß kann leicht detektiert werden und kann somit von der diagnostic coverage komplett abgedeckt werden)
- B10d 80000 Schaltspiele, ohne Verrastungabhängig von der Betätigungsgeschwindigkeit, bei 1.5m/s 200000 cycles, bei langsamerer Betätigung bis zu 500000 cycles
- TM mit Verrastung max20 Jahre, ohne Verrastung max25 Jahre
