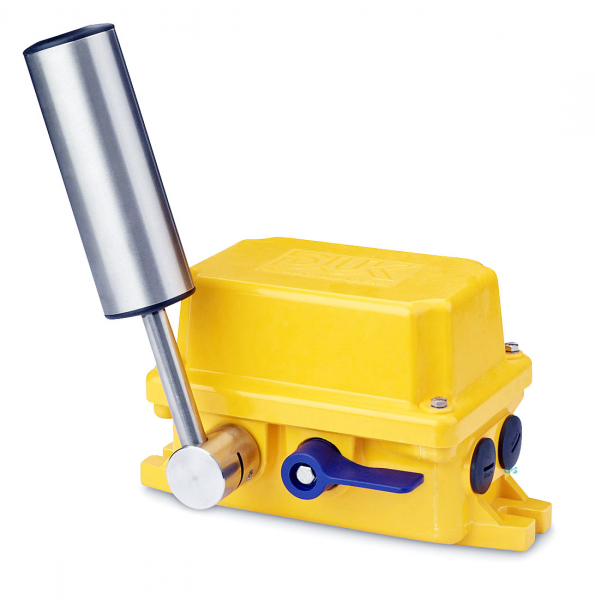

DUK Förderbandschieflaufschalter LHPEw-10/2-L50

DUK Förderbandschieflaufschalter LHPEw-10/2-L50

NEU / OVP
Herstellernummer: LHPEw-10/2-L50

Ausführung:

Förderbandschieflaufschalter

• 50mm Laufrollendurchmesser
• Schaltwinkel fest
• Verrastung optional
• Sprungschaltung mit Zwangsöffnung
• Bis zu 4 Kontakte NC plus 4 NO
• Silber- oder Goldkontakte
• Stufenlos einstellbarer Abstand zwischen Rolle und Gurt
• VA-Laufrolle mit VA-Kugellagern
• Unverwüstliches GFK-Gehäuse oder Graugussgehäuse
• IP 67

Das Design und die Materialauswahl für diese Schalter berücksichtigt extreme Einsatzbedingungen. Die besten Garanten sind die Gehäuse aus unverwüstlichem, dickwandigem, schlagfestem Polyester oder optional aus Gusseisen mit ihrer Schutzart von mindestens IP67 und mindestens IK08. Die kugelgelagerte Laufrolle mit ihrem großem Durchmesser von 50mm erlaubt den Einsatz an schnellenFörderbändern.

Schieflaufschalter werden paarweise, links und rechts des Fördergurtes, angeordnet. Im Falle einer Spurabweichung des Gurtes von der vorgesehenen Bahn wird der Hebel einer dieser Schalter von der Flanke des Gurtes berührt und gegen eine Rückstellkraft verdrängt. Hier schalten die Mikroschalter um. Optional ist die Ausstattung mit Vorkontakten, sie ermöglichen vor der Abschaltung ein voreilendes Warnsignal. Für eine einfachste Montage sind die Schaltwinkel (Schaltwege) bereits eingestellt und unveränderlich. Wenn der Schieflauf reduziert sein sollte, erfolgt selbsttätig die Rückschaltung. Optional ist die Verrastung zur manuellen Rückschaltung.

Die Kontakte der eingebauten Mikroschalter bestehen aus massivem Silber, optional sind Goldkontakte. Zur Reduzierung der elektrischen Übergangswiderstände sind die Kontaktoberflächen selbstreinigend: Die spezielle Konstruktion lässt die Oberflächen bei jeder Betätigung aufeinander reiben. Damit werden eventuell vorhandene isolierende Beläge zuverlässig beiseite geschoben. Die Sprungschaltung eines jeden einzelnen Mikroschalters bewirkt, dass trotz eines sich nur langsam vergrößernden Schieflaufes sprungartig umgeschaltet wird. Die NC-Kontakte sind zwangsöffnend. Jeder einzelne Mikroschalter ist zertifiziert vom VDE und CCC und trägt deren Prüfzeichen. Die eurasische EAC Bescheinigung istdiesem Schalter aucherteilt.

Der Abstand zwischen Gurt und Laufrolle des Hebels ist stufenlos justierbar. Die leichtgängige, speziell abgedichtete Laufrolle ist für ein langes Lebenrostfrei 2-fach kugelgelagert.
Weitere Garanten für lange Lebensdauer und Zuverlässigkeit sind wichtige Details wie Simmerringe zur Abdichtung der aus dem Schalter führenden Wellen, eine extra harte, dicke Deckeldichtung, Wellen, Achsenund Schrauben ausnichtrostendem VA-Stahl.

Technische Daten

• Europäische Normenkonformität EN 60947-5-1, mit Verrastung EN 60947-5-5, EN 60204, EN 60529
• Zulassung EAC Eurasian Conformity
• Maximale Hebel- Auslenkung 75°
• Laufrollenhebel
  • Laufrolle 50mm Durchmesser
  • Hebelstellung stufenlos justierbar
  • 2 Edelstahl-Kugellager, besonders leicht anlaufend.
  • Rolle, Achse und Kugellager aus rostfreiem Stahl
• Kontakte Bis zu 4 Öffner (NC) zwangsöffnend, plus 4 Schließer (NO)
• I th (thermischer Dauerstrom) 10A
• Schaltleistung Silber: 400VAC 6A / 230VAC 8A / 24VDC 10A / 80VDC 3A
• Minimaler Strom Gold: 1mA bei 6VDC
• Gebrauchskategorie
  • Silber: AC-15 230V 1A DC-13 110V 500mA
  • Gold: AC-12 230V 250mA DC-12 110V 250mA
• Ui Bemessungsisolationspannung 400V
• Uimp Bemessungstoßspannung 4kV
• Zulassung der Mikroschalter Reg. Nr.: 6671, 6827, 40026213
• elektrische Anschlüsse Schraubklemmen, je Klemme 1 oder 2 Kabel je max 2,5mm²
• Leitungseinführung 2 x M25, ab Werk mit Blindstopfen IP67 verschlossen
• Schutzart des Gehäuses mindestens IP67 (EN 60529), mindestens IK08 (EN 62262)
• Gehäusematerial Polyester GFK oder Gusseisen
• Gehäusefarben gelb RAL 1003, optional rot RAL 3000
• Gewicht / Masse
  • 2,9 kg Polyestergehäuse /
  • 6,5 kg Gusseisernes Gehäuse
• Befestigung 2 Langlöcher für M10-Schrauben
• Einsatztemperatur -40°C bis +85°C (-55°C auf Anfrage)
• Sicherheitstechnische Kenngrößen nach EN ISO 13849-1
• ohne Berücksichtigung des Verschleißes des Rollenhebels (dieser Verschleiß kann leicht detektiert werden und kann somit von der diagnostic coverage bis zu 100% abgedeckt werden):
  • B10d 80000 Schaltspiele, ohne Verrastung 500000 Schaltspiele
  • TM mit Verrastung max 20 Jahre, ohne Verrastung max 25 Jahre
