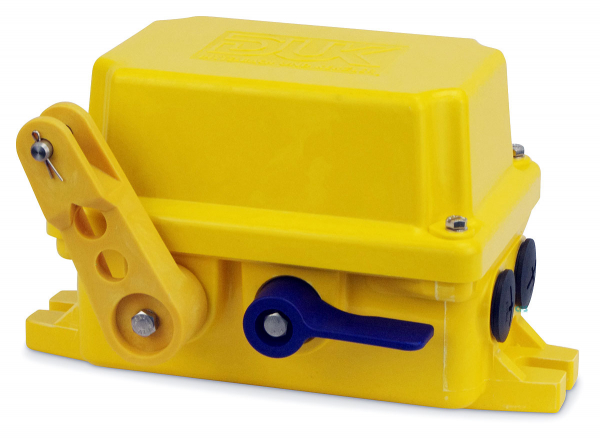

DUK Seilzugnotschalter einseitig LHPEw-10/2-BSR
NEU / OVP
Herstellernummer: LHPEw-10/2-BSR
Zugschnur nach rechts
Kontakte NC 2, NO 2
Kontaktoberfläche Silber
Einseitiger Seilzugnotschalter
- Bis zu 1 x 50 Meter Reißleine
- 2, 3 oder 4 Kontakte NC plus 2, 1 oder 0 Kontakte NO
- Silber- oder Goldkontakte
- Sprungschaltung mit Zwangsöffnung
- Unverwüstliche Gehäuse aus Polyester oder Gusseisen
- 2 Kabeleinführungen
- IP 67
- EAC Zulassung
Konzeption und Design dieser Schalter berücksichtigen extreme Einsatzbedingungen. Langlebigkeit unter allen Einsatzbedingungen ist die herausragende Eigenschaft dieser Schalter. Die unverwüstlich schlagfesten Gehäuse aus dickwandigem, säurebeständigem und außerdem auch flammfestem Polyester oder alternativ aus Gusseisensinddie besten Garanten. Seilzugnotschalter dieses Typs sind zur einseitigen Reißleinenmontage konzipiert. Auch bei langsamer, zaghafter Betätigung werden die Kontakte dank eingebauter Sprungschaltungsmechanik sofort ganz umgeschaltet. Mit der Umschaltung erfolgt automatisch die Verrastung.
Der Hebel des Schalters wird von einem internen Federmechanismus in seine Endlage gedreht. An diesem Hebel wird die Reissleine, entgegengesetzt der Federkraft, eingehängt. An diesem Hebel sind auch die drei verschiedenen Schaltstellungen erkennbar: Lotrechte Lage ist die neutrale Lage, hier ist die Anlage in Betrieb. Dabei wird die Reissleine durch den internen Federmechanismus auf Zug gehalten. Wenn die Reissleine manuell betätigt wird, wird der Hebel aus seiner Neutralstellung in seine betätigte Stellung gedreht. Hierbei erfolgt die Umschaltung der Kontakte und die Verrastung. Die Freigabe der Verrastung ist ausschliesslich manuell direkt am Schalter möglich. Wenn jedoch bei Neutralstellung des Schalters das Seil erschlaffen oder reißen sollte, wird der Hebel durch die Kraft der internen Feder in seine Endlage gedreht. Hierbei erfolgt, entsprechend der Norm EN 60947-5-5 (automatischer Not-Aus-Befehl bei Seilriss), die Umschaltung der Kontakte.
Die elektrischen Kontakte bestehen aus Silber, optional sind Goldkontakte. Alle Kontaktoberflächen sind selbstreinigend: Ihre spezielle Konstruktion lässt die Oberflächen bei jeder Betätigung aufeinander reiben, damit wird der Widerstand niedrig gehlaten. Jeder einzelne Mikroschalter ist zertifiziert vom VDE und CCC und trägt deren Prüfzeichen. Die eurasische EAC Bescheinigung istdiesem Schalter aucherteilt. Der für einseitige Seilzugnotschalter einmalig große Betätigungsweg sichert den ungestörten Betrieb der Anlage, frei von ungewollten Abschaltungen, verursacht durch thermische Längenänderungen der Reissleine oder auf die Reissleine fallendes Fördergut.
Weitere Garanten für lange Lebensdauer und Zuverlässigkeit sind wichtige Details wie doppellippige Simmerringe zur Abdichtung der Wellen, extra harte, breite Deckeldichtungen, Wellen und Schrauben aus nichtrostendem Stahl, unverlierbare Deckelschrauben.
Technische Daten
- Entspricht den Normen EN 60947-5-5/ UVV-VBG10 / EN 60204
- Maximale Reißleine 50 Meter
- Schaltweg 34 mm
- Seilkraft für Schaltung › 40 N
- Zulassung der Mikroschalter Reg.Nr.: 6671, 6827, 40026213
- Zulassung EAC Eurasian Conformity
- Kontakte selbstreinigende Oberflächen
- I th (Thermischer Dauerstrom) 10A
- Schaltleistung Silber: 400VAC 6A / 230VAC 8A / 24VDC 10A / 80VDC 3A
- Minimaler Strom Gold: 1mA bei 6VDC
- Gebrauchskategorie
- Silber: AC-15 230V 1A DC-13 110V 500mA
- Gold: AC-12 230V 250mA DC-12 110V 250mA
- Ui Bemessungsisolationsspannung 400V
- Uimp Bemessungsstoßspannung 4kV
- elektrische Anschlüsse Schraubklemmen, je Klemme 1 oder 2 Kabel je max 2,5mm²
- Schutzart
- mindestens IP67 (EN 60529),
- mindestens IK08 (EN 62262)
- Leitungseinführung 2 x M25, ab Werk IP67 verschlossen
- Gehäusematerial Polyester GFK, oder Gusseisen
- Gehäusefarben gelb RAL 1003, optional rot RAL 3000
- Gewicht / Masse
- ca. 2,2 kg (LHP...),
- ca. 6 kg (LHM...)
- Befestigung 2 Langlöcher für M10-Schrauben
- Einsatztemperatur +85°C bis - 40°C (-55°C auf Anfrage)
- Sicherheitstechnische Kenngrößen nach EN ISO 13849-1
- B10d=B10 80000 Schaltspiele
