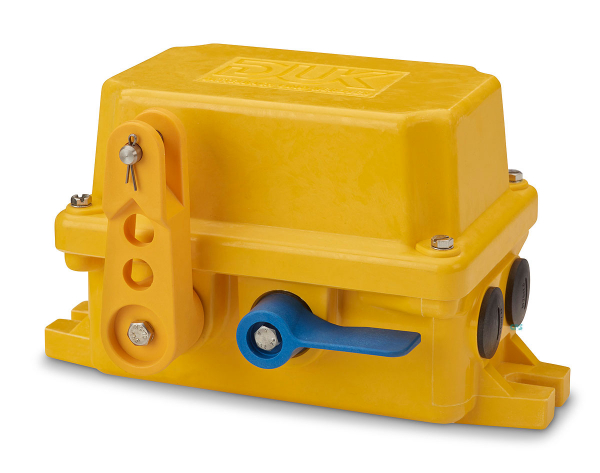

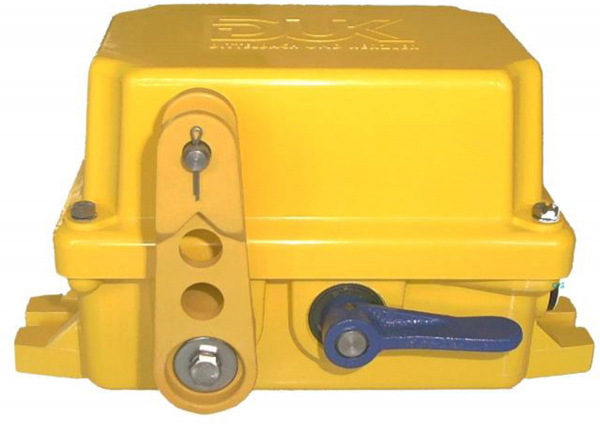

DUK Seilzugnotschalter LHPEw-18/1-B
NEU / OVP
Herstellernummer: LHPEw-18/1-B
Kontakte NC 2, NO 0
Kontaktoberfläche Silber
Seilzugnotschalter
- Bis zu 2 x 50 Meter Reißleine
- Bis 4 Kontakte NC plus 4 NO
- Silber- oder Goldkontakte
- Sprungschaltung mit Zwangsöffnung
- Unverwüstliche Gehäuse aus Polyester oder Gusseisen
- 2 Kabeleinführungen
- IP 67
- EAC Zulassung
Konzeption und Design dieser Schalter berücksichtigen extreme Einsatzbedingungen. Langlebigkeit unter allen Einsatzbedingungen ist die herausragende Eigenschaft dieser Schalter. Die unverwüstlich schlagfesten Gehäuse aus dickwandigem, säurebeständigem und außerdem auch noch flammfestem Polyester oder alternativ aus Gusseisen sind die besten Garanten. Beide Gehäuseversionen übertreffen die Schutzart IP67undIK08. Seilzugnotschalter dieses Typs sind zur zweiseitigen Reißleinenmontage konzipiert. Auch bei langsamer, zaghafter Betätigung werden die Kontakte dank eingebauter Sprungschaltungsmechanik sofort ganz umgeschaltet. Mit der Umschaltung erfolgt automatisch die Verrastung. Der Betätigungshebel zeigt nach der Verrastung in die Richtung, aus der die Reißleine gezogen wurde.
Diese Seilzugnotschalter können mit bis zu 4 Mikroschaltern ausgestattet werden. Jeder dieser Mikroschalter beinhaltet entweder 1 Öffnerkontakt plus 1 Schließerkontakt oder alternativ 2 Öffnerkontakte. Alle eingebauten Mikroschalter schalten unabhängig von der Richtung, aus der der Seilzugnotschalter betätigt wird. Alle Kontakte bestehen aus massivem Silber, optional erhältlich sind Goldkontakte. Alle Kontaktoberflächen sind selbstreinigend: Ihre spezielle Konstruktion lässt die Oberflächen bei jeder Betätigung aufeinander reiben, hierbei werden eventuell isolierende Beläge beiseite geschoben. Jeder einzelne Mikroschalter ist zertifiziert vom VDE und CCC und trägt deren Prüfzeichen. Die eurasische EAC Bescheinigung ist diesem Schalter auch erteilt.
Die aufwändige Konstruktion dieser Seilzugnotschalter bewirkt den konkurrenzlos langen Betätigungsweg (Zugstrecke an der Reissleine) bis zur Umschaltung und Verrastung. Dieser lange Betätigungsweg in Verbindung mit der großen erforderlichen Betätigungskraft verhindern weitestgehend Fehlabschaltungen durch auf die Reißleine herabfallendes Fördergut oder durch Vibrationen.
Weitere Garanten für lange Lebensdauer und Zuverlässigkeit sind wichtige Details wie doppellippige Simmerringe zur Abdichtung der aus den Schaltern führenden Wellen, extra harte, breite Deckeldichtungen, Wellen und Schrauben aus nichtrostendem Stahl,unverlierbare Deckelschrauben.
Technische Daten
- Entspricht den Normen EN 60947-5-5/ EN13850 in Verbindung mit 2 Federn SPF-W UVV-VBG10 / EN 60204
- Zulassung der Mikroschalter Reg.Nr.: 6671, 6827, 40026213
- Zulassung EAC, Eurasian Conformity
- Kontakte Bis zu 4 Öffner und 4 Schließer, selbstreinigende Oberflächen
- I th (Thermischer Dauerstrom) 10A
- Schaltleistung Silber: 400VAC 6A / 230VAC 8A / 24VDC 10A / 80VDC 3 A
- Minimaler Strom Gold: 1mA bei 6VDC
- Gebrauchskategorie
- Silber: AC-15 230V 1A DC-13 110V 500mA
- Gold: AC-12 230V 250mA DC-12 110V 250mA
- Ui Bemessungsisolationsspannung 400V
- Uimp Bemessungsstoßspannung 4kV
- elektrische Anschlüsse Schraubklemmen, je Klemme 1 oder 2 Kabel je max 2,5mm²
- Schutzart mindestens IP67 (EN 60529), mindestens IK08 (EN 62262)
- Leitungseinführung 2 x M25, ab Werk mit Blindstopfen IP67 verschlossen
- Gehäusematerial Polyester GFK, oder Gusseisen
- Gehäusefarben gelb RAL 1003, optional rot RAL 3000
- Gewicht / Masse ca. 2,2 kg (LHP...), ca. 6 kg (LHM...)
- Befestigung 2 Langlöcher für M10-Schrauben
- Einsatztemperatur +85°C bis - 40°C (-55°C auf Anfrage)
- Sicherheitstechnische Kenngrößen nach EN ISO 13849-1
- B10d=B10 80000 Schaltspiele
- TM max 20 Jahre
